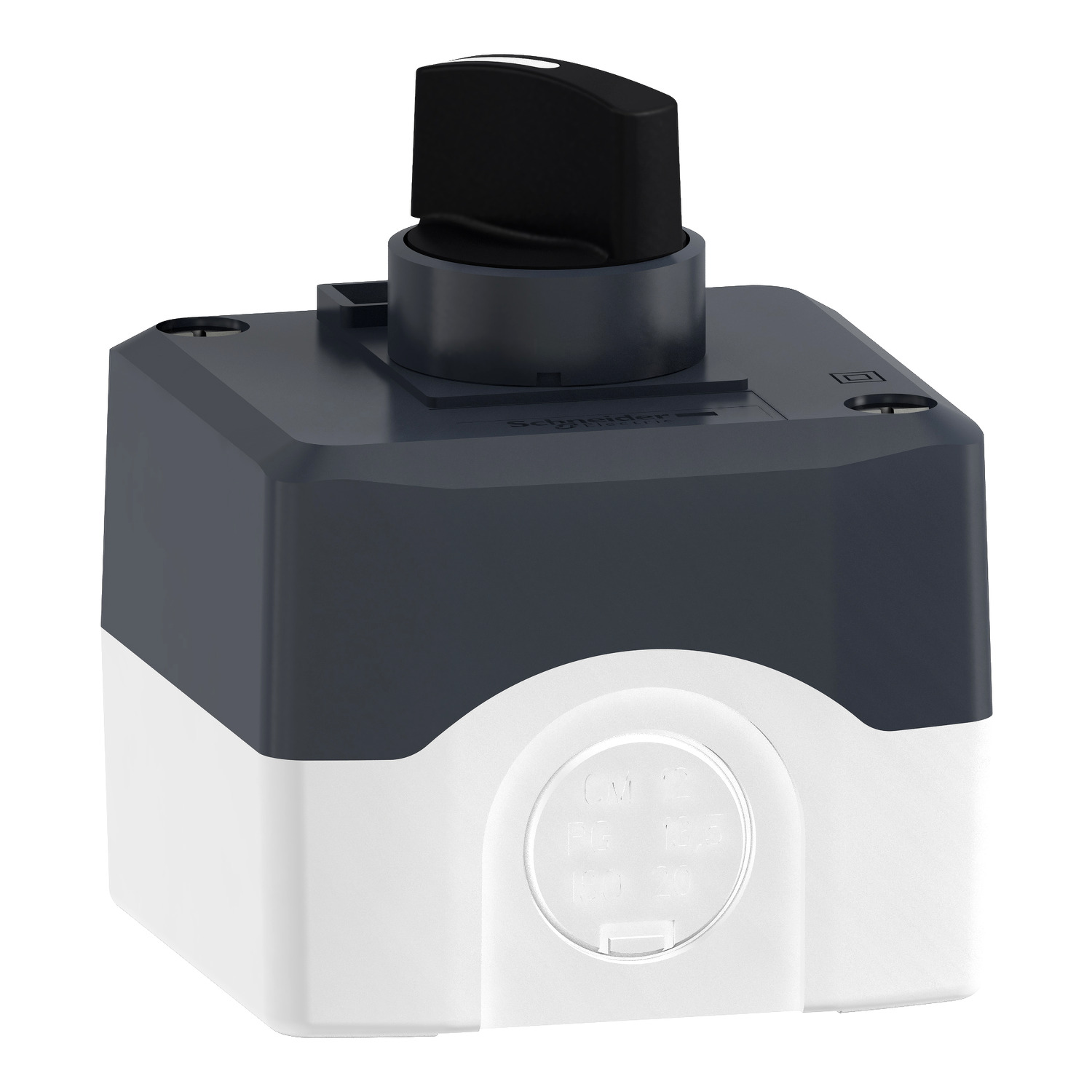

CAJA 1 SELECTOR 2POS, O-I
XALD134
| gama de producto | Harmony XALD |
|---|---|
| tipo de producto o componente | Estación de control completa |
| nombre corto del dispositivo | XALD |
| destino del produc | Para unidades de señalización y control XB5 Ø 22 mm |
| aplicación estación control | Función arranque-parada |
| color de base de la envolvente | Gris claro RAL 7035 |
| color de cubierta | Gris oscuro RAL 7016 |
| material | Policarbonato |
| perfil de operador | 1 selector |
| descripción de operador | Maneta estándar ‘O-I’ 1 NA |
| composición de la estación de control | 1 conmutador de selector con maneta estándar 1 NA S-I |
| ubicación del marcado | Marcado en soporte de leyendas |
| funcionamiento de contacto | Corte lento |
| entrada de cable | 2 extractores para entrada de cable 14 mm 2 extractores para prensa de cable 13 PG y ISO M20 12 mm |
|---|---|
| peso del producto | 0.163 kg |
| resistencia a lavadoras de alta presión | 7000000 Pa 55 °C 0.1 m |
| información posición operador | 2 posiciones |
| apertura positiva | Sin |
| recorrido de funcionamineto | 4.3 mm viaje total |
| torque value ((*)) | 0.14 N.m NA cambiando estado eléctrico |
| endurancia mecánica | 1000000 ciclos |
| conexiones – terminales | Terminales de fijación por tornillo >= 1 x 0.22 mm² con terminal IEC 60947-1 Terminales de fijación por tornillo >= 1 x 0.22 mm² sin terminal IEC 60947-1 |
| par de apriete | 0.8…1.2 N.m IEC 60947-1 |
| forma de la cabeza de tornillo | Cruzado Philips nº 1 Cruzado Pozidriv nº 1 Con ranuras plano 4 mm Ø Con ranuras plano 5,5 mm Ø |
| material de contactos | Aleación de plata (Ag/Ni) |
| protección contra cortocircuito | 10 A fusible de cartuchos gG IEC 60947-5-1 |
| (lth) corriente térmica convencional de aire libre | 10 A IEC 60947-5-1 |
| [Ui] tensión asignada de aislamiento | 600 V 3 IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 6 A 120 V AC-15 A600 IEC 60947-5-1 3 A 240 V AC-15 A600 IEC 60947-5-1 1.2 A 600 V AC-15 A600 IEC 60947-5-1 0.55 A 125 V DC-13 Q600 IEC 60947-5-1 0.27 A 250 V DC-13 Q600 IEC 60947-5-1 0.1 A 600 V DC-13 Q600 IEC 60947-5-1 |
| durabilidad eléctrica | 1000000 ciclos AC-15 2 A 230 V 3600 cyc/h 0.5 IEC 60947-5-1 anexo C 1000000 ciclos AC-15 3 A 120 V 3600 cyc/h 0.5 IEC 60947-5-1 anexo C 1000000 ciclos AC-15 4 A 24 V 3600 cyc/h 0.5 IEC 60947-5-1 anexo C 1000000 ciclos DC-13 0.2 A 110 V 3600 cyc/h 0.5 IEC 60947-5-1 anexo C 1000000 ciclos DC-13 0.5 A 24 V 3600 cyc/h 0.5 IEC 60947-5-1 anexo C |
| montantes funcionales | Λ < 10exp(-6) 5 V 1 mA IEC 60947-5-4 Λ < 10exp(-8) 17 V 5 mA IEC 60947-5-4 |
| tratamiento de protección | TH |
|---|---|
| temperatura ambiente de almacenamiento | -40…70 °C |
| temperatura ambiente de funcionamiento | -40…70 °C |
| categoría de sobretensión | Clase II IEC 60536 |
| grado de protección IP | IP66 IEC 60529 IP67 IP69 IP69K |
| grado de protección NEMA | NEMA 13 NEMA 4X |
| grado de protección IK | IK05 conforming to IEC 62262 |
| normas | IEC 60947-5-4 CSA C22.2 No 14 JIS C8201-5-1 IEC 60947-5-1 IEC 60947-5-5 IEC 60947-1 UL 508 JIS C8201-1 |
| resistencia a las vibraciones | 5 gn 12…500 Hz IEC 60068-2-6 |
| resistencia a los choques | 30 gn 18 ms aceleración de media onda sinusoidal IEC 60068-2-27 50 gn 11 ms aceleración de media onda sinusoidal IEC 60068-2-27 |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 7.000 cm |
| Paquete 1 Ancho | 7.000 cm |
| Paquete 1 Longitud | 10.000 cm |
| Paquete 1 Peso | 146.100 g |
| Tipo de unidad de paquete 2 | S03 |
| Número de unidades en el paquete 2 | 40 |
| Paquete 2 Altura | 30.000 cm |
| Paquete 2 Ancho | 30.000 cm |
| Paquete 2 Longitud | 40.000 cm |
| Paquete 2 Peso | 6.233 kg |
| Periodo de garantía | 18 months |
|---|
